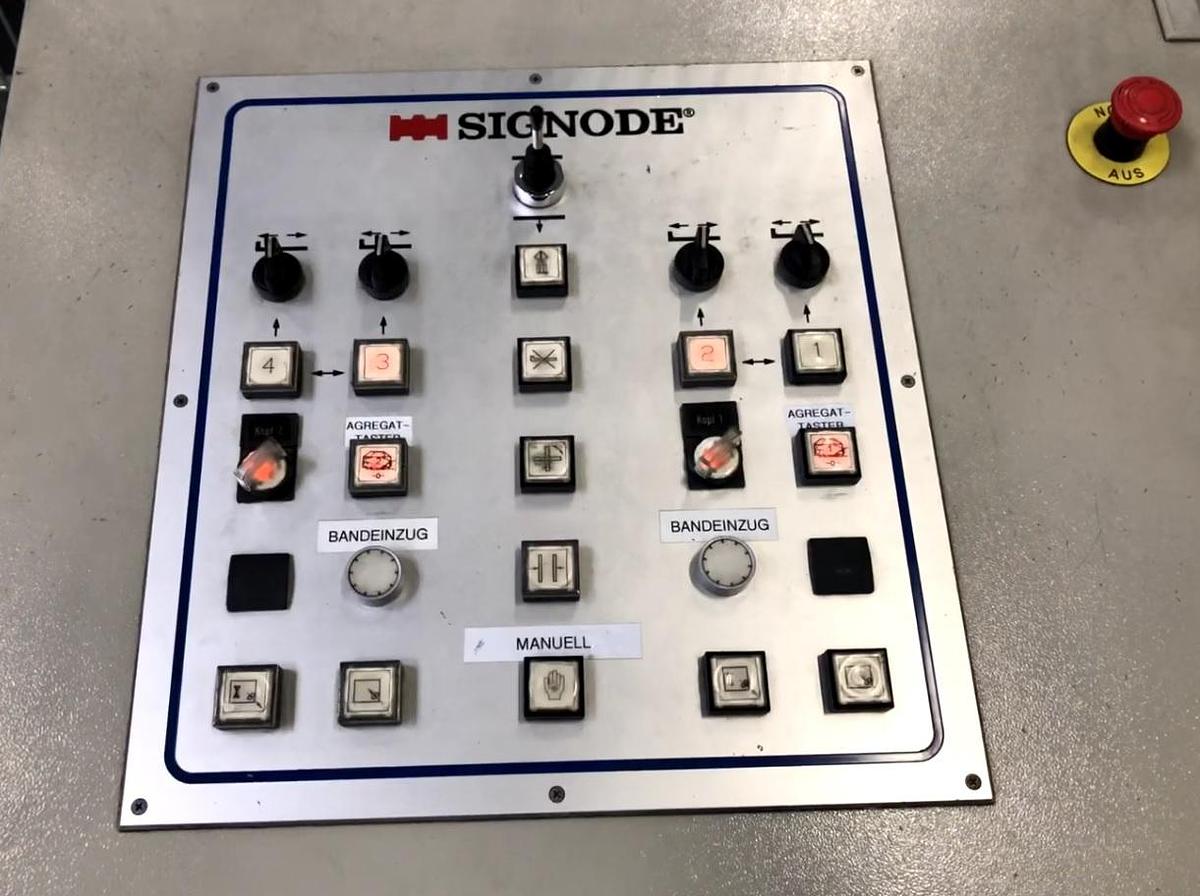

2002 SIGNODE MODULEX 4-S7

Technische Daten:

SIGNODE Paletten-Umreifungsmaschine mit Presse Typ MODULEX 4-S7

• Drehkreuz und Zentrierung

• Umreifen ohne/mit Pressdruck (für Wellpappenindustrie)

• mit MD-Umreifungskopf 9 -13 mm 2000 Newton

• Bandführungssystem mit 4 Bandkanälen (4 Bajonette),

davon 2 verfahrbare Umreifungsköpfe

• AutoFeed Bandumlaufsystem

• Schnellwechsel-Bandabroller

• Umreifung ohne Bajonette möglich (hierbei erfolgt Umreifung durch die festen Bandführungen)

Elektrische Anschlussdaten:

3-poliger Leistungsschutzschalter 25A

Steuerung: Siemens SPS S7 Steuerung

Anschlußspannung: 415V, 3Ph, N, PE, 50 Hz

Leistungsaufnahme: 7 kW

Steuerspannung: 24 V, DC

Transportgewicht: ca. 7.000

Bandführungssysteme:

Nennbetriebsstrom: 20 A

Anzahl der Führungen: 4

Anzahl der Bajonette: 4

Bandabstände: 425 / 610 / 795 mm

Packstückmaße

Breite: max. 2.500 mm (freier Durchlauf) ; min. 500 mm

Höhe: max. 2.550mm ; min. 610 mm (gepreßt)

Druckplatte: Preßkraft: 3 - 48 kN

Druckplattenführung: parallel mittels Zahnstange und Ritzel auf geschraubten Stahl- Laufprofilen

Rollenbahn

Nutzbare Breite: 2.680mm

Einbaulänge: 1.473 rrm

Einbauhöhe: 380 nm (Standard)

Geschwindigkeit: 14,2 (Standard)

Palettenpositionierung: automatisch

Palettenzentrierung: automatisch

Hubdrehkreuz: modular

Umreifungsköpfe

Typ: MD-Kopf

Anzahl: 2, davon 2 Köpfe verfahrbar;

Bandförder-/

Rückzugsgeschwindigkeit: 1,6 m/sec.

Spannkraft: 0 - 1.200 N

Bandqualitäten: Polyester / Polypropylen

Bandbreite: 1716 Signodeband (10 mm)

Angebot freibleibend - Zwischenverkauf vorbehalten
