2008 Signode GCU 3-24 MHC ID

Kontaktieren Sie uns für den Preis

Wipperfürth, Deutschland

oderanrufen +49 2051807962

Beschreibung

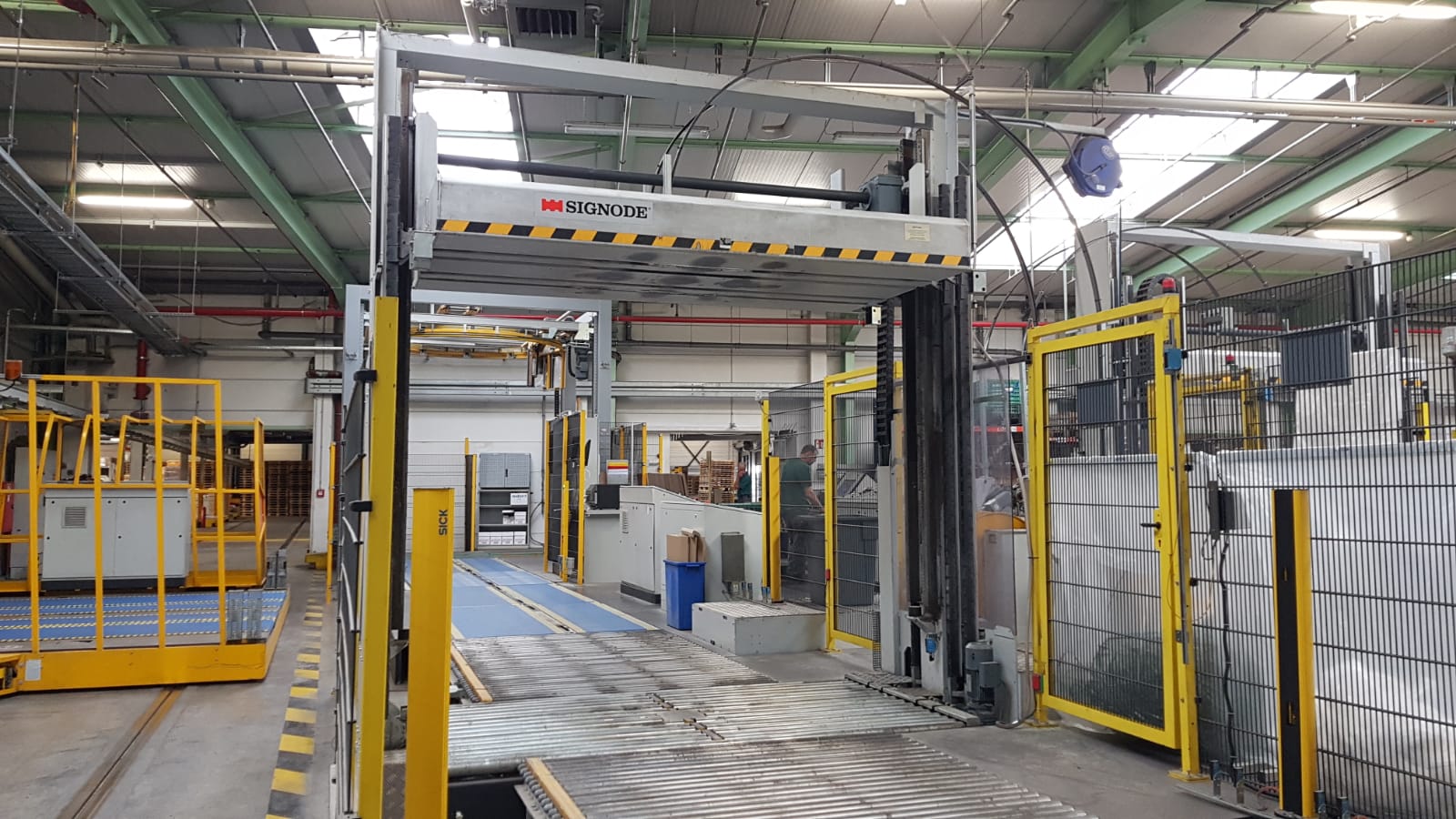

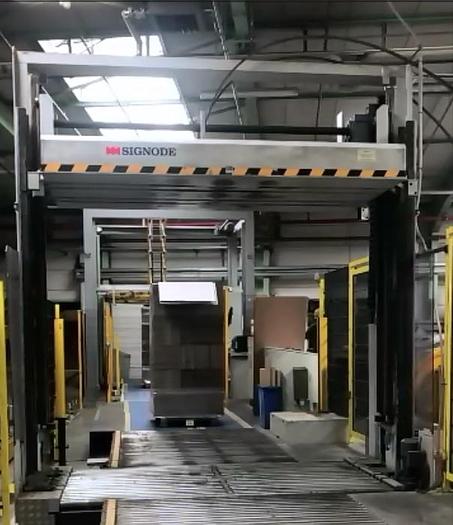

Automatische Signode Umreifungspresse GCU 3-24 MHC ID
mit MHC modularen Umreifungssystemen und intelligenten Bandabrollern
Verwendungszweck: Wellpappenindustrie.

Die Presse besteht aus:
Pressse
2 inteligente Bandabrollersysteme
3 Bajonet
Pressrollenbahn
Pressrollenbahn eingebautes Drehkreuz
Bedienpult mit Siemens S7-314 SPS und elektrischer Steuerkomponenete

Spezifikation:
Breite: 3.580 mm
Höhe: 3870 mm

Druckplatte:
Maximale Durchlasshöhe: 2.550 mm
Minimale Durchlasshöhe: 500 mm
Länge der Druckplatte: 1.550 mm
Breite der Druckplatte: 2.810 mm
Preskraft: 0-25.000 Newton einstellbar

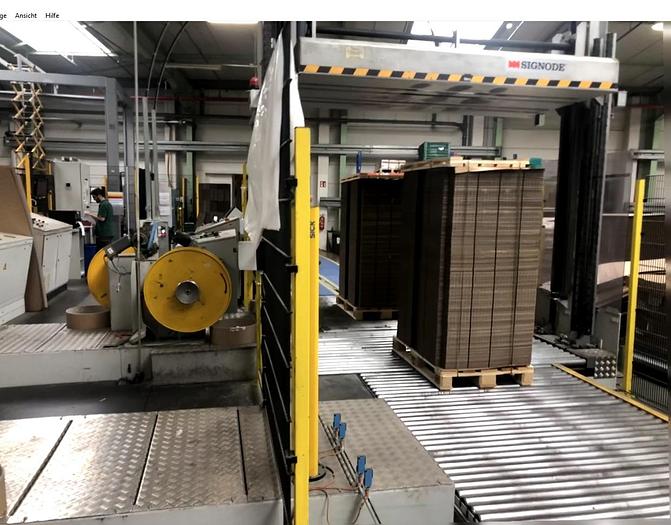

Inteligente Bandabrollersysteme:
Spulenabmessungen: 406 mm Ø innen
600 mm Ø außen
150 mm Breite
Bandförder-/Rückzuggeschwindigkeit: 3 m/sec.
Bandspannung: bis 800 Newton einstellbar
Gewicht: 12.5 kg.

Bandverschlussmodule:
Verschweißmethode: Vbrationsverschluss
Gewicht: 10 kg

Bandführungen:
Abstand zwischen den Bandführungen (innen): 425 mm
Abstand zwischen den Bandführungen (außen): 610 mm

Bajonette:
Bajonettabmessung: 62,5 mm breit; 42 mm hoch
Abstand Bajonett und Rollenbahn: 40 mm
Gehäuse für Bajonett: Länge 3.750 mm; Breite: 1475 mm (vorne); 1.055 mm (hinten)

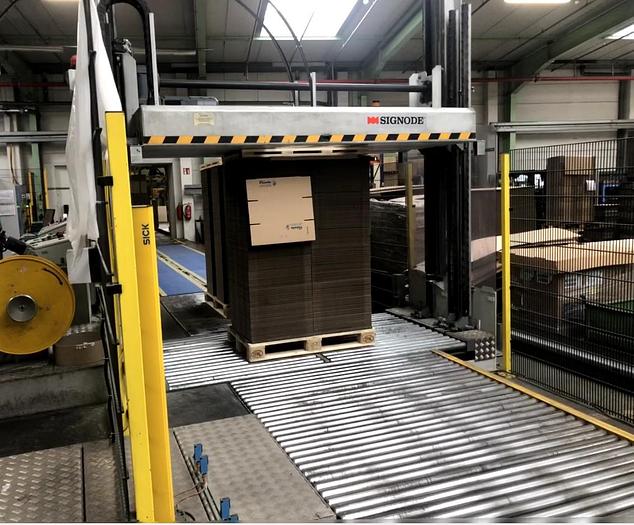

Pressrollenbahn:
Effektive breite: 2.500 mm ; Länge: 1.473 mm; höhe: 340 mm (über Flur); Rollen Ø: 65 mm; Rollenabstand: 90 mm; Geschwindigkeit: 10 – 18 m/Min, einstellbar

Drehkreuz: Armlänge: 1.300 mm; Armbreite: 35 mm; Armhöhe: 58 mm

Bedienpult: Breite: 1.600 mm; Tiefe: 650 mm

Ladungs-und Palettenabmessungen:
Ladungsbreite:
min.: 500 mm min (von Umreifungskopf bestimmt)
max.: 2.800 mm (von Pressenrahmenbreite bestimmt; Ladungen mit einer Diagonale bis zu dieser Abmessung können kreuzumreift werden)

Palettenbreite:
min.: 800 mm (bestimmt von der Gesamtbreite von 495 mm zwischen den inneren Bajonetten; bis zu dieser Abmessung ist die gleichzeitige Anbringung von Kreuzbändern möglich)
max.: 2.340 mm (von der Ausrichtstation bestimmt)

Palettenlänge: min.: 800 mm ; max.: 1.473 mm

Ladungshöhe: inkl. Palette: 500 mm min. (gepreßt); 2.450 mm max.(ungepreßt)

Ladungsgewicht: max. 1.500 kg. (von Drehkreuz bestimmt)

Umreifungsmaterial: Tenax Polyester 9,2 mm x 0,52 mm; Zerreißfestigkeit: 2000 Newton

Automatische Umreifungsprogramme (standart)
Programme quer längst Abstand zwischen den bändern
Programm 1 0 x 0 freier Durchlauf
Programm 2 2 x 0 425 mm
Programm 3 2 x 0 610 mm
Programm 4 2 x 2 425 mm & 425 mm
Programm 5 2 x 2 610 mm & 425 mm
Programm 6 0 x 2 425 mm
Programm 7 4 x 0 425 mm & 425 mm
Programm 8 4 x 0 610 mm & 610 mm
Programm 9 2 x 0 610 mm angebracht mit MHC System 1 (Notprogramm)
Programm 10 2 x 0 610 mm angebracht mit MHC System 2 (Notprogramm)

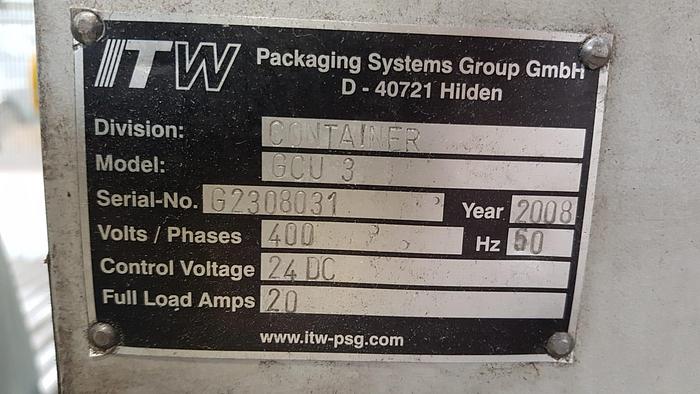

Elektroanschluss:
Betriebsspannung: 4 kVA, 400V, 3Ph (N&E), 50 Hz
Steuerspannung: 24 V Gleichstrom

Spezifikationen

HerstellerSignode
ModelGCU 3-24 MHC ID
Jahr2008
ZustandGebraucht
VerwendungszweckWellpappenindustrie.
Breite3.580 mm
Maximale Durchlasshöhe2.550 mm
Preskraft0-25.000 Newton einstellbar
Bandförder-/Rückzuggeschwindigkeit3 m/sec.
VerschweißmethodeVibrationsverschluss
Ladugnsbreite2800 mm
